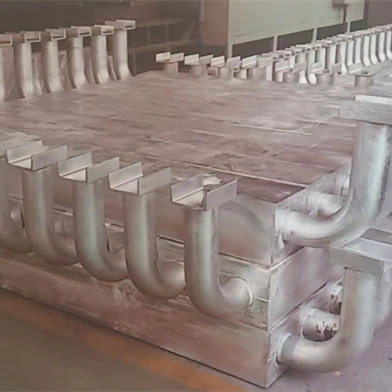

Stand-off ál mjótt rafskautaverksmiðju
Eins og satnd-off rafskautaverksmiðjan stingur upp frá yfirborðinu sem sett er upp, þannig að rafskautaefnið er ekki í beinni snertingu við yfirborðið sem á að vernda. Þannig er stand -off rafskautið nýtt betur á lífsleiðinni - rafskautaþátturinn getur náð allt að 85 til 90%.
Það er notað til að verja landvirkni innanlands eða sjávarverkfræði, þar á meðal aflandsvettvangsjakka, bora, hafnarveggi og bryggju, vindbæ, haug til endurheimtunar, lak haug o.s.frv.
Trapisu rafskautaverksmiðju með kýrhornslípulaga innskot sem stingur út úr báðum endum
|
Nei. |
Breidd (WT/WB) |
Hæð |
Lengd (LA/LC) |
Kjarnaþvermál |
Þyngd (rafskautaverksmiðja) |
|
T1 |
150/170mm (5,9 "/6,7") |
160mm (6,3 ") |
900/1300mm (35,4 "/51,2") |
50mm (1,97 ") |
56,5/10,5 kg (124,6/23,1 pund) |
|
T2 |
170/200mm (6,7 "/7,9") |
180mm (7.1 ") |
1500/1900mm (59,1 "/74,8") |
50mm (1,97 ") |
126/14. 0 kg (277,8/30,9 pund) |
|
T3 |
200/210mm (7,9 "/8.3) |
220mm (8,7 ") |
16 0 0/2000mm (63,0 "/78.7") |
60mm (2,36 ") |
181,5/18,5 kg (400,1/40,8 pund) |
|
T4 |
220/240mm (8,7 "/9,4") |
230mm (9.1 ") |
2300/2800mm (90,6 "/110.2") |
89mm (3,5 ") |
289/35,5 kg (637,1/78,3 pund) |
Trapisoidal rafskautaverksmiðju með sveif flatt barinn sem stingur út úr báðum endum
|
Nei. |
Breidd (WT/WB) |
Hæð |
Lengd (LA/LC) |
Kjarnastærð (WCXT) |
Þyngd (rafskautaverksmiðja) |
|
F1 |
115/135mm (4,5 "/5,3") |
130mm (5.1 ") |
500/750mm (19,7 "/29,5") |
5 0 x4mm (2. 0 "x0.16") |
21,6/1,1 kg (47,6/2. 4 1 BS) |
|
F2 |
115/135mm (4,5 "/5,3") |
130mm (5.1 ") |
750/1000mm (29,5 "/39,4") |
5 0 x4mm (2. 0 "x0.16") |
32,5/1,5 kg (71,7/3,3 pund) |
|
F3 |
115/135mm (4,5 "/5,3") |
130mm (5.1 ") |
1000/1250mm (39,4 "/49,2") |
5 0 x6mm (2. 0 "x0.24") |
43. 0/3. 0 kg (94,8/6,6 lbs) |
|
F4 |
115/135mm (4,5 "/5,3") |
130mm (5.1 ") |
1250/1500mm (49,2 "/59.1") |
5 0 x6mm (2. 0 "x0.24") |
53,7/3,6 kg (118,4/7,9 pund) |
|
F5 |
160/220mm (6,3 "/8,7") |
180mm (7.1 ") |
700/950mm (27,6 "/37,4") |
5 0 x8mm (2. 0 "x0.31") |
63,8/2,8 kg (140,7/6,2 pund) |
|
F6 |
2 0 0/280mm (7,9 "/11.0") |
150mm (5,9 ") |
800/1050mm (31,5/41,3 ") |
5 0 x1 0 mm (2.0 "x0.39") |
76,5/4. 0 kg (168,7/8,8 pund) |
|
F7 |
180/220mm (7.1 "/8.7") |
180mm (7.1 ") |
850/1100mm (33,5 "/43,3") |
5 0 x1 0 mm (2.0 "x0.39") |
81,5/4,2 kg (179,7/9,3 pund) |
|
F8 |
148/178mm (5,8 "/7. 0") |
170mm (6,7 ") |
1500/1800mm (59,1 "/70,9") |
5 0 x1 0 mm (2.0 "x0.39") |
11 0/6,8 kg (242,5/15,0 pund) |
